未来建筑业三大组合:BIM技术+装配式建筑+EPC工程总承包!

来源:住建部和城乡建设部 时间:2018-07-26 15:08:53 浏览次数:


BIM技术协同和集成的理念与装配式建筑一体化建造的思路高度融合,特别是在EPC工程总承包管理模式下,基于BIM的装配式建筑信息化应用的作用和优势越显突出……

本文将根据当前BIM技术的发展状况及其优势,结合装配式建筑的系统性特征,在EPC工程总承包模式下,分析BIM技术在装配式建筑一体化建造全过程中应用,通过BIM的技术应用和BIM-ERP的管理信息化应用,深度挖掘BIM技术在装配式建筑中的应用价值,助推装配式建筑的一体化高品质发展。


基于BIM的装配式建筑信息化应用优势



BIM技术能够将建筑、结构、机电、装修各专业有效地串联,形成BIM一体化设计,强化各专业协同,减少因“错、漏、碰、确”导致的设计变更,达到设计效率和设计质量的提升,降低成本。同时在EPC工程总承包模式下,BIM技术的应用能够有效增强EPC项目团队的协同管理能力,实现智能建造。

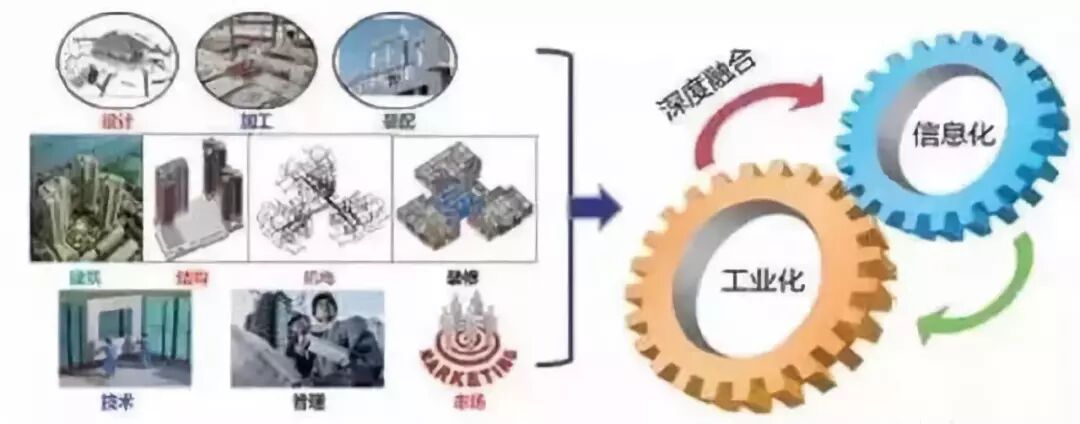

信息化-工业化融合助推装配式建筑一体化建造

BIM信息化技术的应用



装配式建筑“设计、生产、装配一体化”的实现需要设计、生产、装配过程的BIM信息技术应用。通过BIM一体化设计技术、BIM工厂生产技术和BIM现场装配技术的应用,设计、生产、装配环节的数字化信息会在项目的实施过程中不断地产生,实现了协同。

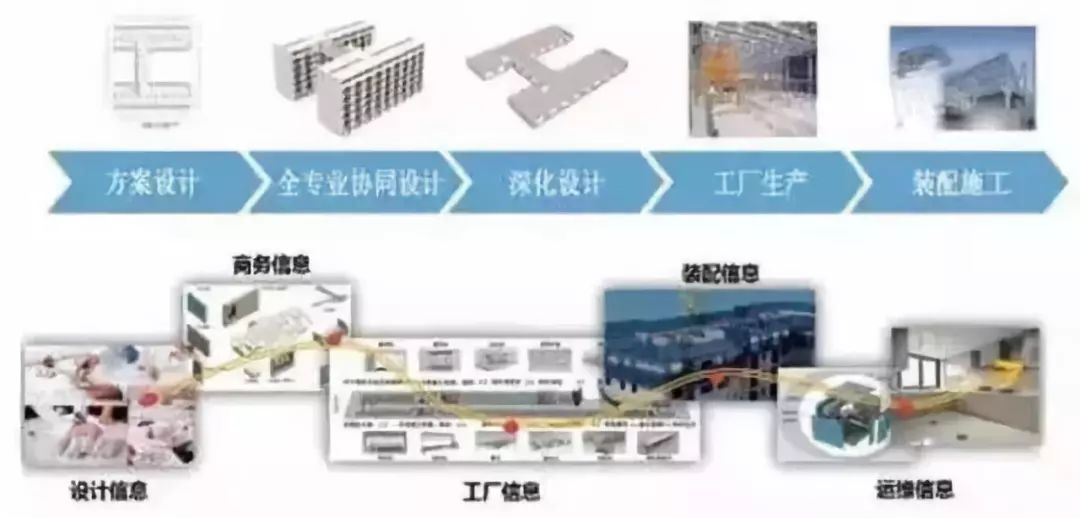

BIM的设计-生产-装配全过程技术应用



BIM技术在设计中的应用


在BIM一体化设计中,建筑、结构、机电、装修各专业根据统一的基点、轴网、坐标系、单位、命名规则、深度和时间节点在平台化的设计软件中进行模型的搭建。同时各专业还可以从建筑标准化、系列化构件族库和部品件库中选择相互匹配的构件和部品件等模块来组建模型,提高建模的标准化程度和效率。此外各专业需要进行各自设计流程的协同,通过协同工作,不断丰富BIM模型信息,最终形成集成各专业设计信息的综合设计模型。




BIM技术在工厂生产中的应用


工厂生产环节是装配式建筑建造中特有的环节,也是构件由设计信息变成实体的阶段。为了使预制构件实现自动化生产,集成信息化加工(CAM)和MES技术的信息化自动加工技术可以将BIM设计信息直接导入工厂中央控制系统,并转化成机械设备可读取的生产数据信息。通过工厂中央控制系统将BIM模型中的构件信息直接传送给生产设备自动化精准加工,提高作业效率和精准度。工厂化生产信息化管理系统可以结合RFID与二维码等物联网技术及移动终端技术实现生产排产、物料采购、模具加工、生产控制、构件质量、库存和运输等信息化管理。

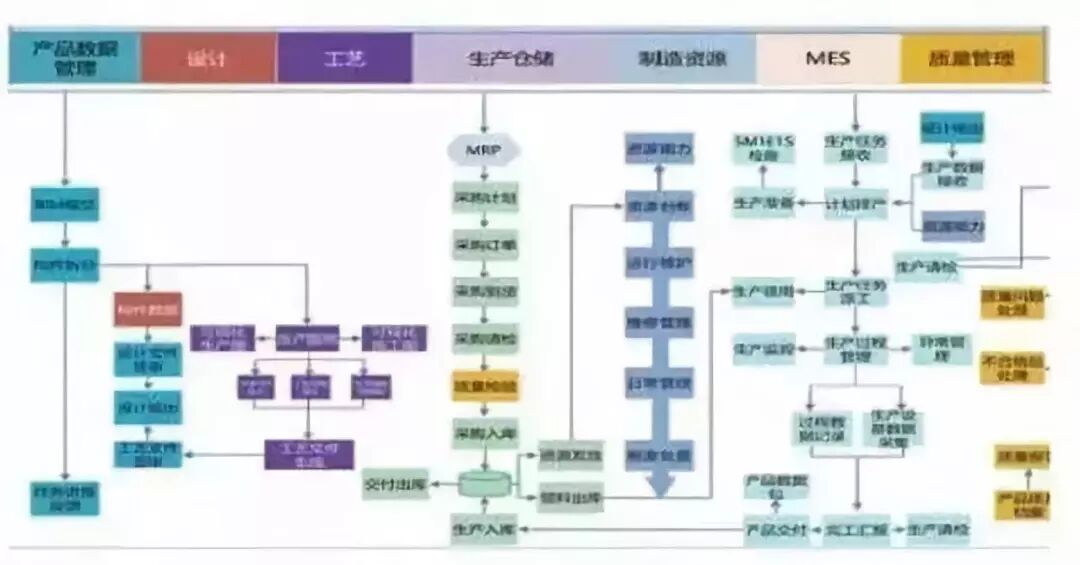

BIM工厂生产技术



BIM技术在现场装配中的应用


现场装配阶段是装配式建筑全生命周期中建筑物实体从无到有的过程。在EPC工程总承包模式下基于BIM的共享、协同核心价值,以进度计划为主线,以BIM模型为载体,共享与集成现场装配信息通过设计信息和工厂生产信息,实现项目进度、施工方案、质量、安全等方面的数字化、精细化和可视化管理。


BIM-ERP信息化管理应用


装配式建筑的BIM信息化管理是以建筑信息模型为项目的信息源。结合企业层面的ERP资源配置计划,以云技术、RFID等物联网技术和移动终端技术为信息采集和应用手段,服务于EPC工程总承包模式的一体化全过程管理。

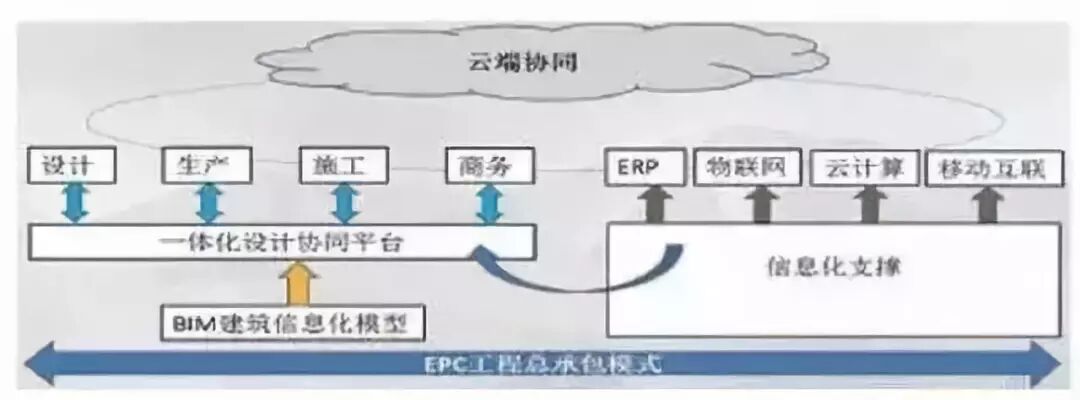

BIM-ERP信息化管理



建立基于BIM的一体化信息管理平台


基于BIM的信息管理平台是通过建立一个数据中心作为工程项目BIM设计、生产、装配信息的运算服务支持。通过该平台可以形成企业资源数据库,并实现协同办公。



EPC工程建造的信息化管理


EPC工程总承包模式下的BIM信息化管理涉及到工程项目相关专业、相关环节、相关业务的信息化应用。需要有完备的BIM模型信息和与工程建造相关的业务信息作为基础数据支撑。


通过基于BIM的一体化信息管理平台,EPC工程建造一体化管理可以实现对装配式建筑设计、生产、装配全过程的采购、成本、进度、合同、物料、质量和安全的信息化管理,最终实现项目资源全过程的有效配置。



结语:BIM技术协同和集成的理念与装配式建筑一体化建造的思路高度融合,特别是在EPC工程总承包管理模式下,基于BIM的装配式建筑信息化应用的作用和优势越显突出。借助BIM等信息化技术将各环节、各专业、各参与方的信息屏障打通,进而推进装配式建筑一体化建造的实施和推广,实现我国建筑工业化和信息化的深度融合。
